Lezione di Antonino Saggio Lab di Sintesi

Le revisioni si svolgeranno nella sede di via Gramsci ogni lunedi alle 14:00 sino all'esame finale

Iscrivetevi per sostenere l'esame all'ultimo appello di febbraio !
Fateci sapere se volete sostenere in altra sessione, anche precedente, l'esame

Portate tutto il materiale presentato al pre-esame con gli avanzamenti già richiesti per le revisioni insieme a un report SCRITTO della revisione precedente.

27 Febbraio 2025 esame Sede di Via Gramsci ore 8.30 (l'esame forse continiua anche il giorno seguente)
Si appende tutti e si presenta con decisione contestuale (cioè l'ordine di presentazione dipende da molti fattori, che si decideranno di volta)

Si verbalizza tutti insieme alla fine di tutti gòi esami degli esami. L'appello del Laboratorio di sintesi , è in relazione alla Frequenza Attiva testimoniata dall'efficacia delle consegne didattiche svolte durante lo svolgimento del ciclo di insegnamento insieme a una presenza del 70% delle lezioni e delle revisioni,

Gli esami sono fissati con il 27 febbraio 2025 in facoltà Venire in facoltà TUTTI alle ore 8:30 per appendere ti. AVERE SCOTCH TRASPARENTE (devo fare una ripresa video quello di carta viene male!). Gli esami sono in Via gramsci Aula 7 e corridoi adiacenti, si protrarranno per tutta la giornata. Tutti i lavori sono appesi e la commissione si muoverà per gli esami anche in rapporto a sovarapposizione con altri esami per minimizzare conflitti. Anche per questo, tutti i lavori devono essere appesi dalle ore 9 massimo e rimanere appesi sino al termine degli esami.

E' fondamentale che gli studenti attivino i processi di Prenotazione automatica in segreteria secondo le modalità a voi note al sito infostud

"ULTIMO appello disponibile per il laboratorio di SINTESI del mese di Febbraio". Comiplate la valutazione del LAboratorio. Aggiungete commenti e suggerimenti che ci sono molto utili

Siccome tutti i lavori saranno appesi lungo i muri della facoltà, con i plastici su uno o più sgabelli, in questo caso accanto alle vostre tavole, è molto auspicabile che venga il vostro cliente a vedere il lavoro finito. Il cliente è benvenuto a partecipare con i docenti alla discussione sui progetti. Ricordatevi di presentare il cliente ai docenti e al professore. La maniera di procedere è la seguente. Invitare il cliente, se si vuole anche inviandogli la mascherina che sarà presto pronta, quando il cliente arriva, all'ora che lui preferisce, portate il cliente in giro per la mostra e illustrategli brevemente due o tre progetti secondo voi interessanti, cioè fategli una visita guidata (è sempre fondamentale e utilissimo). Poi illustrategli in dettaglio il vostro progetto e se potete anche quelli interconnessi. Poi me lo presentate e noi faremo la discssione del vostro esame con il cliente presente. In altre parole il concetto è: quando il cliente è disponibile la commissione si sposta ad esaminare lo specifico progetto. in cui è coinvolto.

Sciccome questa è una mostra e non solo un esame fate venire chi desiderate. per esempio per i genitori è questa una delle pochissime occsioni per capire che fate concretaente in Facoltà. Se vengono fate come con i clienti e poi presentateli a Gaetano e a me.

Le presentazioni-esami si svolgeranno per gruppi omogenei di tre persone, minimo - sei persone massimo a scelta degli studenti per affinità. Gli studenti possono formare il gruppo per "adiacenza" (preferbilmente) o altrimenti per attinenze tematiche. Il gruppo-presentazione deve darsi un nome-argomento ed iniziare la presentazione congiuntamente per poi passare alle presentazioni individuali.

Il gruppo redige almeno una tavola sinottica A1 in cui a sua scelta individua il tema di affinità e proprorre alcune strategie ambientali di interconnessione tra le diverse aree proposte per gli interventi. Per esempio un programma che punta sulla bicicletta può avere relazioni con altri limitrofi che sviluppano un tema complementare localizzativi in un altro urban voida area. Dei fatti urbani, dei percorsi delle illuminazioni delle alberature e soprattutto la Presenza della TT LINE possono rafforzare le sinergie tra più progetti.

In altre parole si tratta da una parte di rafforzare l'aspetto "narrativo" del progetto (e cioè la sua relazione con gli altri di supporto integrazione) e dall'altra alcune "strutture urbane" e/o informative che possono rafforzare questa coesione.

Si dà per inteso che ciascun gruppo tematico si formi su una negozione ATTIVA tra i progetti che condividano strategicamente la migliore possible relazione tra almeno tre progetti.

E' auspicabile che pur all'interno delle scelte compiute si indichino altri possibili progetti eventualmente da inserire in una connessione tematica o urbana generale.

Gli studenti redigeranno "un minimo" di Otto tavole, nel formato A1 verticale (preferibile per varie ragioni) ciascuna organizzata sui seguenti argomenti.
Sono richiesti due plastici.

E' importante capire che la presentazione è tematica...cioè ogni capitolo che contiene un argomento ha un titolo e le scelte dei grafici ruotano su quel titolo-argomento. questo modo di presentare-raccontare il progetto esclude quindi Tavole organizzate semplicemnete sugli elaborati grafici o sulle scale grafiche ma al contrario anche le tavole di tipo architettonico individuano "UN TITOLO TEMA" (la piazza, il percoso, le terrazze, le spazialità le aree di trnsizione, l'immagine eccterea) e fanno ruotare sul quel tema i grafici più rappresentativi. Per esempio Rendering Piante, sezioni, sezioni prospettiche, assonometrie eccetera.

È questa una disciplina molto importante.Viene fatta nelle tesi a ecco un esempio

Questa tecnica è decisiva in particolare quando si partecipa a Conocrsi di architettura ed è bene che cominicat a praticarla.

Le tavole devono essere "assolutamente" pubblicate precedententemente, nel proprio blog!

Nome e Cognome studente, 1. TTLIne25 (con ilNumero corrispondente alla vostro area) Laboratorio di Sintesi,
prof. Antonino Saggio, Assistente G. De Francesco "Sapienza" Università di Roma Fac. di Architettura, 2025

Ecco il materiale minimo richiesto e gli argomenti per ciascuna sezione (Minimo una tavola A1 per argomento, ma anche di più se utile e necessario in particolare nelle sezioni tecniche del progetto).

In alcuni casi i disegni, se troppo ampi per la scala rchiesta, possono correre su due Tavole A1 adiacenti sulla verticale). vedi sotto

NB: Inserite una scala metrica grafica nei disegni tecnici, insieme alla freccia del nord
i disegni possono essere anche non nella scala esatta "canonica" visto che sulle tavole esiste la scala grafica. Quindi riduceteli ad hoc

Ricercate una grafica espressiva, certamente, ma evitando categoricamente effetti fumettistici.

N.B:
Qui si indica il capitolo della esposizione, ogni capitolo naturalmente puo essere espresso in più tavole quando è necessario

A2. Uno o due paragrafi che descrivono il mix funzionale e i PROCESSI di utilizzo messi in atto nell'edificio.

A3.Una indicazione in prima approssimazione, degli spazi necessari allo sviluppo del punto A2.

A4. Elementi dell'analisi del sito e della situazione specifica dell'area e delle ragioni che vi hanno spinto alla scelta del programma

A5. Altri elementi di ordine grafico, fotografico, concettuale che possono derivare da studi, esempi, appunti, indicazioni a lezione eccetera che possano supportare la ragione della scelta e la sua intima necessità.

B2. L'idea di tessitura.. o altre idee (griglie ecctera) che spieghino alcune ragioni che presiedono alla nascita delle scelte strategiche del progetto. Utilizzo della scacchiera e delle foto della scacchiera in varie configurazioni se serve!

B3. Il contesto dal punto di vista dei processi sociali innanzitutto le relazione con il cliente, interviste punti chiave eccetera

C3. Analisi critica con le strategie d'intervento dal punto di vista bioclimatico

Un paragrafo descrittivo dei principi adottati nel vostro progetto dal punto di vista bioclimatico .... Planimetria con inserimento nell'area con studio di Ventilazione (500 o 1000)

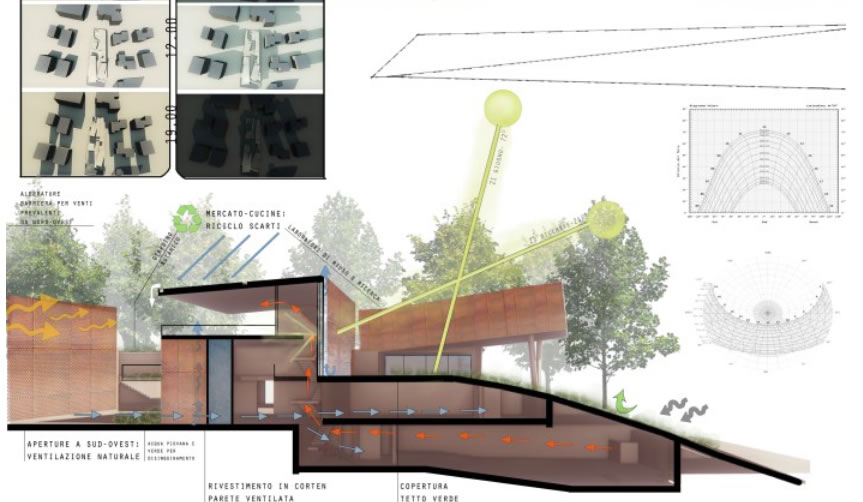

....Planimetria con inserimento nell'area con studio di Soleggiamento (500 o 1000)....Profilo di inserimento con studio Ventilazione e Soleggiamento Opzionale

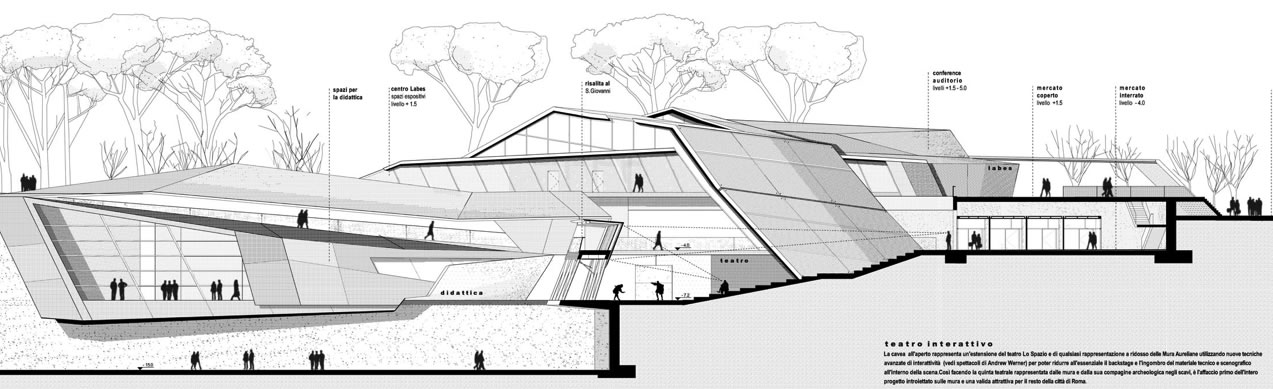

...Sezione sud ovest/nord est con funzionamento estivo (200)... Sezione sud ovest/nord est con funzionamento invernale (200) Opzionale

..... Pianta distributiva in cui sono indicati le relazioni tra il programma d'uso (zona serventi e servite) e le scelte bioclimatiche (200 o 500)....Dettaglio di prospetto e o sezione con presenza di dettaglio tecnologico pertinente al sistema ambientale adottato (scala a scelta) Opzionale

--- Considerazioni di funzionamento "sistemico" dell'edificio nella sua singolarità o in sinergia al progetto in parteneriato (ottimizzazione delle risorse e degli scarti)

NB. Gli elaborati sono scrittografici (contengono cioè scritte e diagrammi esplicativi)

C. Le scelte dell'edificio dal punto di vista della strategia Idrica o in alternativa TTLINE

le scelte idriche sono fondamentali per i progetti lungo il fiume. Non abbiamo avuto quest'anno il tempo di farlo in classe. Lo farete da soli seguendo la lezione tipo (eccola) con il link al bellissimo libro gratuito di Gaetano De Francesco e seguendo il video (eccolo)

IDRICHE
D1.Le tre strategie prescelte indicate in planimetria con evidenziazione dei concetti adottati

D2. Sezioni corrispondenti ai punti delle strategie indicate a scala appropriata

D3 Schemi grafici sintetici ed esemplficativi delle soluzione adottate

D4. Evidenziazione nel plastico, con cartoncino colorato di azzurro dei punti in cui sono adottate le strategie idriche usate

D1.Evidenziata la prossimità e spiegate come il vostro progetto ne trova forza

D2. Sezioni corrispondenti alla preseza della TTLine (se limitrofa)

D3 Evidenziazioni se il vostro progetto ne trae ausilio architettonico spaziale (con una prospettiva dalla TTLine al Vostro Progetto)

D4. Evidenziazione nel plastico, con cartoncino colorato di Verde dLa presenza della TT LIne
Altri argomenti pertinenti....

D. La presentazione della caratteristica chiave
dal punto di vista della qualità spaziale (bang questa è una tavola specifica su la "Migliore" carattersitica spaziale)

D2. Un prodotto di natura "sintetica ed espressiva" a vostra scelta (schizzo, digroamma, plastico, fotomontaggio) sul punto D1. Il disegno è fondamentale per far capire la qualià spaziali ed espressive ricercate nel vostro prgetto . Potrebbe essere una sezione prospettica, una assonometria o altro ancora. Scegliere e produrre questo elaborato è la chiave della tavola . Utilizzo della scacchiera o di foto della stessa per far capire la qualità formale da voi ricercata

D4. Una ipotetica organizzazione in pianta dal punto di vista della qualità spaziale

D6. I temi dello sguardo critico e della riflessione artistica.. Hanno influito come? Si sono intrecciati agli altri?

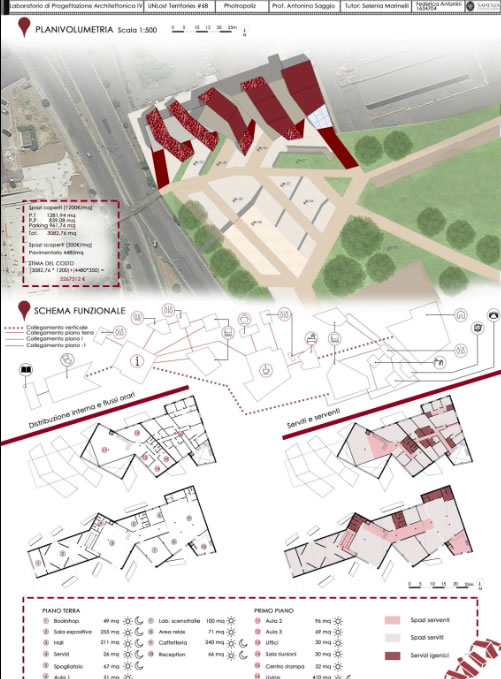

E. La presentazione della vostra organizzazione
dal punto di vista distributivo

E1. Diagramma a blocchi - o strumento similare - con indicate in percentuale le aree e le relazioni tra le diverse attività. Deve essere in scala, ma non uguale allo sviluppo progettuale: lo spazio esterno e i flussi potenzialmente che attivino un ciclo di 24 ore

E2. Raccolta di almeno "tre" fotocopie provenienti da manuali dell'architetto o da regesti tipologici distributivi con un dettaglio distributivo associabile a tre parti del vostro programma d'uso (esempio mensa cucina blocco scale parcheggio libreria aule alloggi eccetera eccetera) Inserite o meno nelle tavole a vostra esclusiva scelta

E3. Schematizzazione al 500 e con colori (tipo brochure commerciale) del vostro progetto dal punto di vista dei processi con indicate approssimativamente le quantità (spazi coperti; spazi scoperti di progetto..) Calcolate le superfici coperte dell'edificio in metri quadri nei vari piani utilizzati, e le superficie scoperte sia se terrazze sia se trattamenti a terra. Per avere un'idea di prima approssimazione del costo complessivo dell'opera usate queste indicazioni: 1200 euro al Mq spazi coperti inclusi anche il sottosuolo, 350 euro spazi scoperti. Arrivate rispetto alle vostre quantità ad un costo indicativo dell'opera.
A queste spese di costo di costruzione potete aggiungere

E4. Schematizzazione delle zone serventi e servite al 500 come fosse una macchina! elementi di distribuzione e energetici (cioè servizi da quelli igenici a tutti di vario tipo)

E5. Applicazione corretta e dimensionata nella pianta reale arredata al 200 dei vostri tre schemi distributivi dimensionali

E6 . Schematizzazione delle logica del rapporto tra zone sertive/serventi e funzionamenti ambientali e bioclimatici!

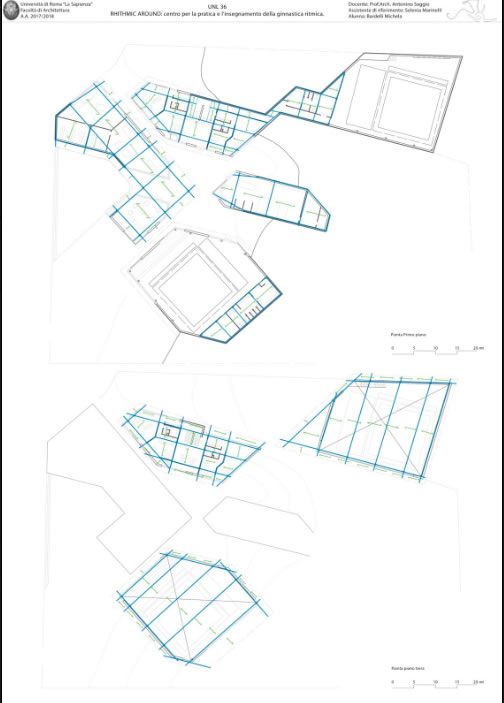

F. La presentazione della vostra organizzazione dal punto di vista strutturale.

F 4. i Vuoti del progetto. Per esempio patii, grande atrii passanti, rampe, scale.

F 5 Le situazioni particolari Per esempio grandi sbalzi, situazioni d'angolo, atrri biclimatici ecctera

Opzionale A questo materiale sarebbe auspicabile aggiungere una sezione "costruttiva" che renda evidente il vostro controllo di alcuni apsetti fondamentali del progetto.
Q uesta parte potrebbe dare una maggiore concretezza e vigore al progetto.

G. La presentazione della vostra organizzazione chiave dal punto di vista
della ricerca espressiva

G1. Una paragrafo descrittivo e un possibile titolo della vostra ricerca in questo campo

a. Silhouette, b. Chiaroscuro, c. Attacco al suolo, d. Attacco al cielo f. colore, g. proiezioni elementi informatici e virtuali, h. elementi di dettaglio ambientale e tecnologico , Devono essere schizzati a mano!!! e digitizzati nelle tavole. Si esludono grafici computerizzati. Fate dei disegni a mano che mettano in evidenza quello che è importante e anche la ricerca espressiva, se il progetto aderisce principio alla categoria dellla massa, trasparenze tessiture, Paesaggio, Frammento, Pieghe e superfici

G4.Scelta di uno e di uno solo dei prospetti significativi dell'edificio scala 1:100

G5. FOTOMONTAGGIO del progetto nell'area di TT LINErealizzato con grande cura. Disegno chiave fondamentale dell'intera presentazione.
Per chi non ha alcunaesperienzain alternativa si può usare una vista del plastico inserita su una foto del luogo del progetto.

A. Inserire il modello semplificato in Google earth e da li scegliere la vista più opportuna e lavorarla poi in photoshop
B. scegliete la foto più opportuna. Inserita in Rhino o in altro 3d. Fate ruotare e scalare il modello in maniera che combaci con la fotodi sfondo. Poi trattate il tutto il Photoshop

Preparatevi a rispondere ad alcune domande pertinenti al vostro progetto in rapporto
allo studio del libro del corso "Architettura e Modernità" in particolare in riferimento al capitolo 6-8.

C: Le quote principali battute in pianta e in sezione

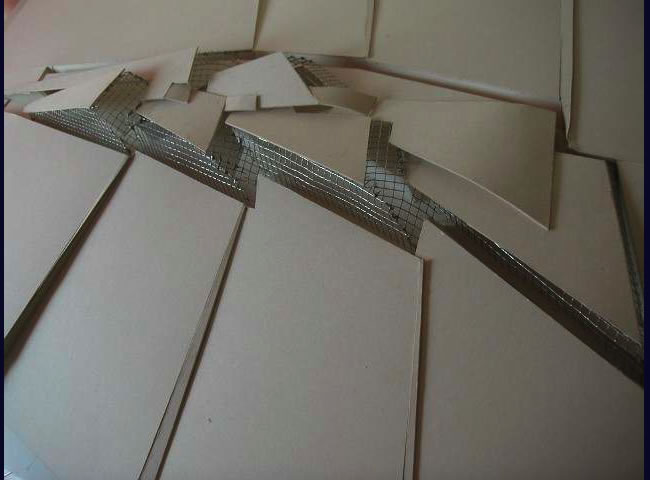

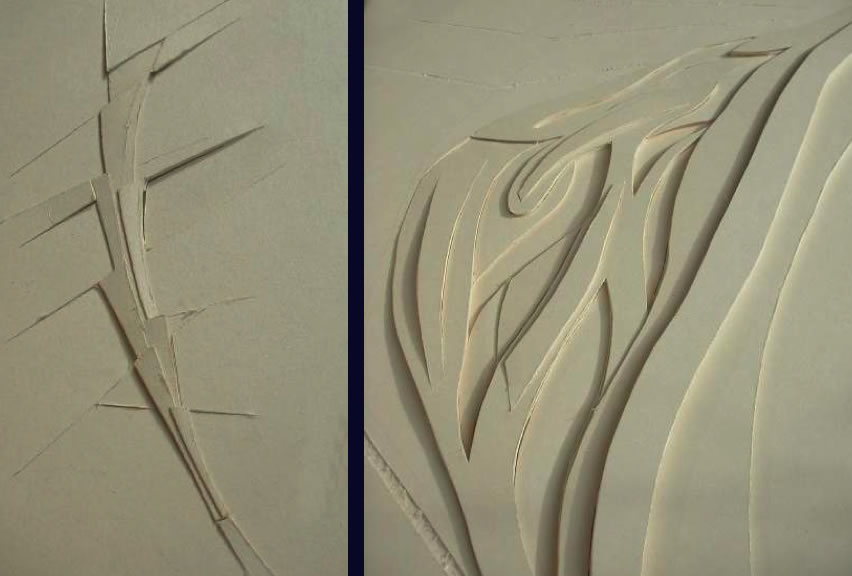

H. La ricerca Plastica

H4. Plastico di dettaglio della facciata a scelta dal 100 al 20 a seconda dei casi.

NB Si richiedono almeno due plastici "a scelta della studente" tra i cinque elencati. Ricordarsi che i plastici possono essere fotografati, anche nel processo di costruzione, poi trattati graficamente e quindi inseriti nelle tavole per sottolineare un punto particolare;

che so la sclainterna, lo spazio tra gli edifici, la copertura praticabile, eccetera.

per ogni tema scegliete la pianta al 200 o scala vicina e accoppiate nella tavola Altri disegni er esempio una sezione o piùsezioni significative, un prospetto significativo un rendering o vista del plastico che illustri il tema.

questa tecnica serve a non parlare delle piante in astrato, ma guidare la lettura attraverso un concetto

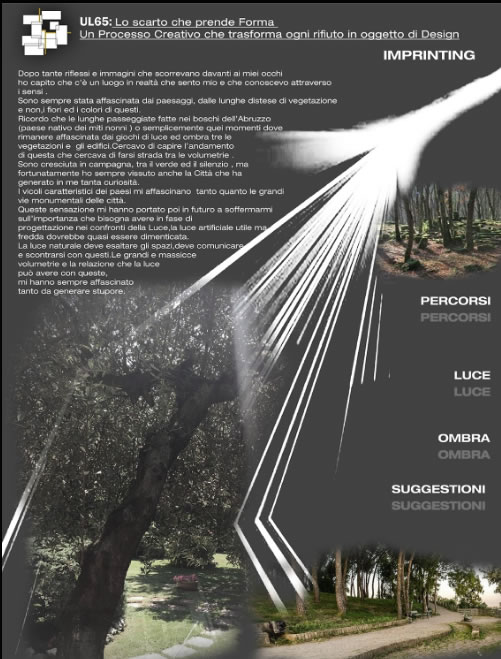

Anche in una sola tavola raccontare le proprie ispirazioni profonde, quelle derivate dall'imprinting e quelle dellaricerca artistiche o dalle lecture, o altre fonti di ispirazioni, in linea di massima "extra Architettoniche" visto che di quelle si è trattato nelle tavole specifiche, scacchiere, programma, inserire in un punto a piacere della presentazioni

E' richiesto di montare una selezione del materiale "come se fosse una brochure" per far circolare il progetto. Sempre di più in molti pratiche dell'architettura contemporanea le prime proposte passano in forma di brochure di medio piccolo formato. Sono queste presentazioni-idee concetti quelle che muovono il progetto in molti ambiti preliminari (raporti con i clienti, con le amministrazioni i finanziatori e muovono il progetto in questa dimensione) .

Potete senz'altro fare solo un A4 peigato in tre fronte retro oppure fare qualcosa di più articolato a scelta

In questo caso il formato deve essere 16,83 x 26,03 verticale.. considerate sempre di poter avere un disegno che corre su due pagine affiancate!

Realizzate anche un unico pdf (in genere il programma che si adopera è Adobe Acrobat professional - della suite adobe -

Per impaginare si puo usare word o anch pages (nel Mac) impostando le dimensioni pagina in 16,83 x 26.03 e poi chiedere di esportare in pdf, oppure se lo sapete usare il programma professionale di Impaginazione Indesign 8suite adobe) o Quark. Fare ogni pagina inphotoshop e poi esportarla in pdf e poi montarle tutte insieme in Adobe Acrobat professional - della suite adobe - è molto più laborioso

POTRETE PUBBLICARE ON DEMAND IL VOSTRO PROGETTO in Brochure da qui;

http://www.lulu.com/

G: il Tooling Opzionale quest'anno non è stato richiesto ma non si sa mai qualcuno
lo ha scoperto magari lo stesso vuole provare, perché no?

Come specificato nella presentazione deve essere realizzato un Fotomontaggio
fatto al massimo delle vostre possibilità. Sotto esempi

1.
Innanzitutto ricordate di prenotarvi Infostud se non lo avete fatto per l'ultimo appello di Febbraio .

2.
Inserite tutte le vostre tavole in formato Jpeg nel vostro blog. E' importante, è a futura memoria, molti di voi e io stesso fa piacere riguardare il vostro lavoro! Inoltre la pubblicazione oltre ad essere a futura memoria serve anche per selezionarvi per mostre, pubblicazioni eccetera.

3.
Presenteremo appendendo i disegni per l'intera facoltà ! in una specie di Mostra evento per tutti. Si appenderà tutti già il giorno
27 febbraio TUTTI inizando alle ore 8,30! e poi si deciderà contestualmente da dove inziare.
Appendere al muro (procuratevi scotch Trasparente) i vostri lavori, organizzati per gruppo.
Procederemo a discutere la tavola generale e poi i lavori singoli per l'esame.

4.
Preparate con cura la parte orale dell'esame! Fate degli allenamenti per essere sicuri di dire le cose importanti nell'ordine che meritano.
Questo può avvenire solo preparando prima la presentazione orale che ha un suo peso.

Appendere le tavole consente le seguenti attività
A. Fotografarle prima (lo potete fare voi stessi oltre a io stesso)
B. Rendere partecipi gli altri colleghi
C. Invitare cliente che come detto possono partecipare all'esame
D. Avere una partecipazione (silenziosa!) allo svolgimento dell'esame
E. Fare un breve film di tutti i lavoi e di voi stessi. ecco un esempio su You Tube AA2013 o Youtube 2014 YouTube 2015 You Tube 2016 Youtube 2017

NB. Per chi non lo avesse ancora fatto, inserire un commento nel Post corrispondente alla propria area nel blog di ANIENE RIMS
Dati: Numero UnLost, Titolo, sottotitolo, Nome e cognome, Email, Blog address

esempio:
Aniene Rims: n. 5, inRETE. Centro produzione artigianato personalizzato e insegnamento software progettazione,
Silvano Oliva, Mail:olivasilvano@gmail.com, http://olivasilvano.blogspot.it/

mi raccomando per l’esame, naturalmente prenotatevi all’ultima sessione di febbraio, nel completare la valutazione del lanboratorio metterte anche dei commenti. Li leggiamo e ci sono utili.

A. Massima Puntualità (non fate la cosa ridicola di non avere le tavole stampate, fatelo prima!, al massimo stampate una sola tavola cui lavorate se volete la sera prima. Dormite, non venite come zombi. preparate bene le cose da dire e come dirle.)

B: Aggiornate il blog con assolutamente la presentazione finale e anche il resto in ordine. Daremo premi ai tre migliori Blog

C: Aggiungete un commento nel blog della TT Line, corrispondente alla vostra area con le esatta modalità sotto indicate. Scopro che pochissimi l’hanno fatto! invece è fondamentale. Nessuno prenderà la lode se non ha anche fatto quanto richiesto nei punti A, B, C. e sarebbe un peccato.

D. Portate delle scatole per appoggiare i plastici. cosi possono essere valorizzati e non stare per terra!

Area 25 Laboratorium. Comunità sociali e volontarie, Donatella Sinelli, Mail: donatellaastras@gmail.com, http://donatellaastras.blogspot.com/ (sarebbe meglio linchiate direttamente il post con il lavoro finale)

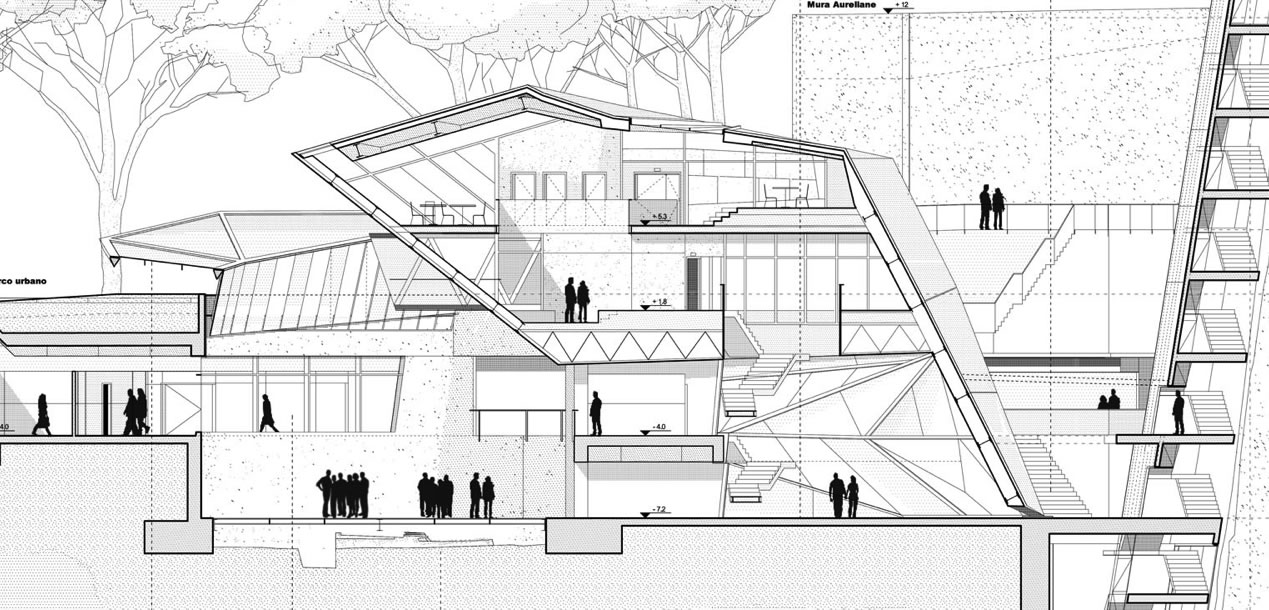

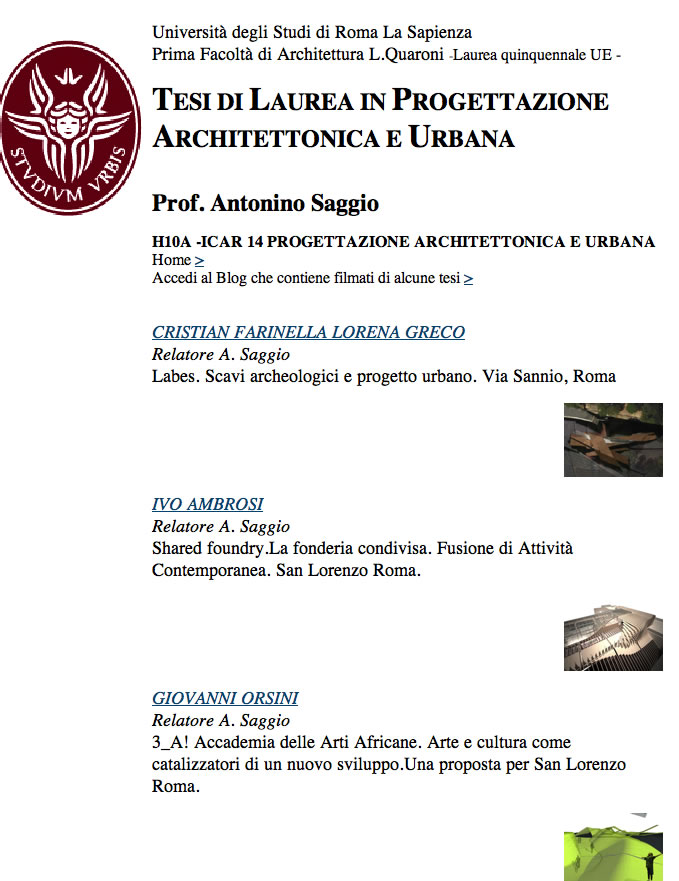

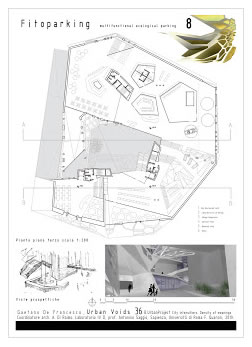

Vi Possono essere utili come esempio alcune tesi di laurea particolarmente esemplari. Naturalmente le tesi richiedono molto più tempo lavoro e implicano una maggiore esperienza rispetto alla vosta, ma l'approccio non è lontanissimo e alcune tecniche di presentazine vi posson essere utili

Ricordatevi sempre che da questo link potete accedere a tutte le tesi di laurea, relatore Saggio, forniscono una ampia casistica di modalità di rappresentazzione-

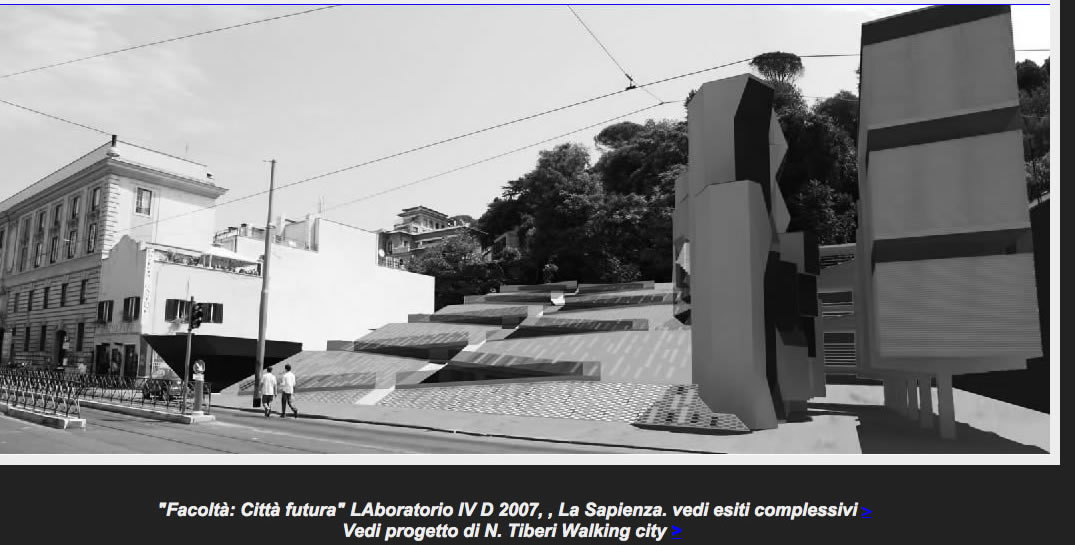

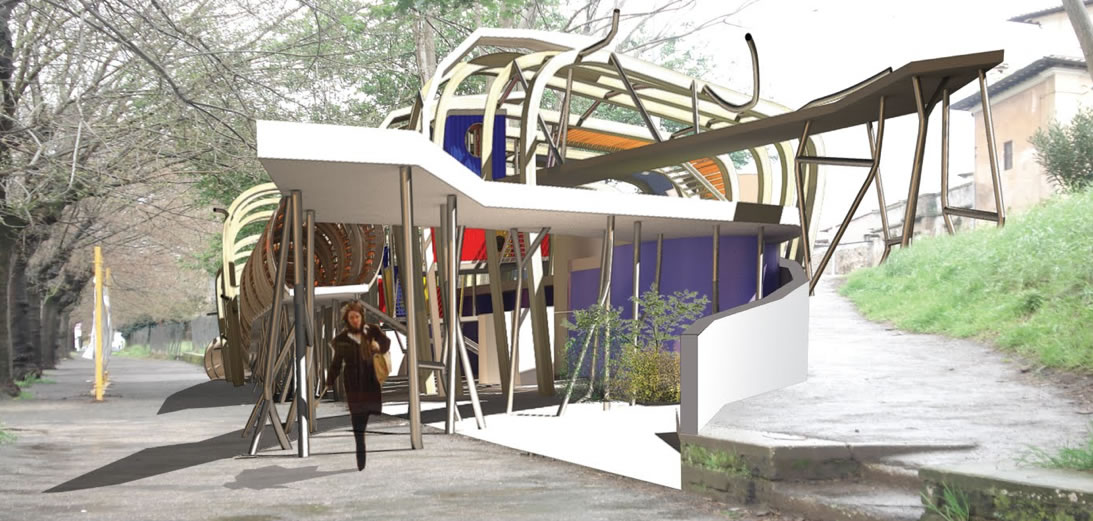

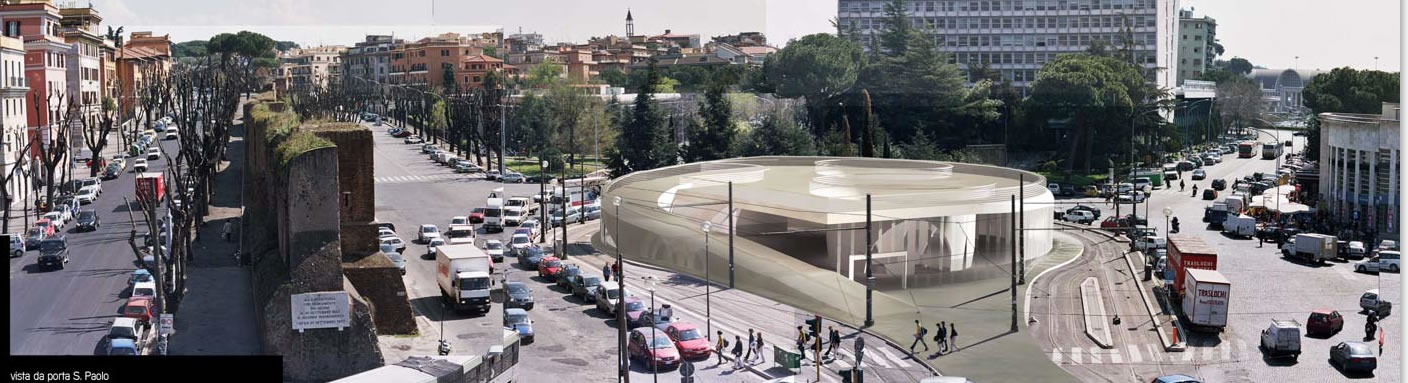

Esempio di fotomontaggio
Se volete usare Sketch up per fare un ambientamento andate a questo tutorial che ho fatto tempo fa >>>

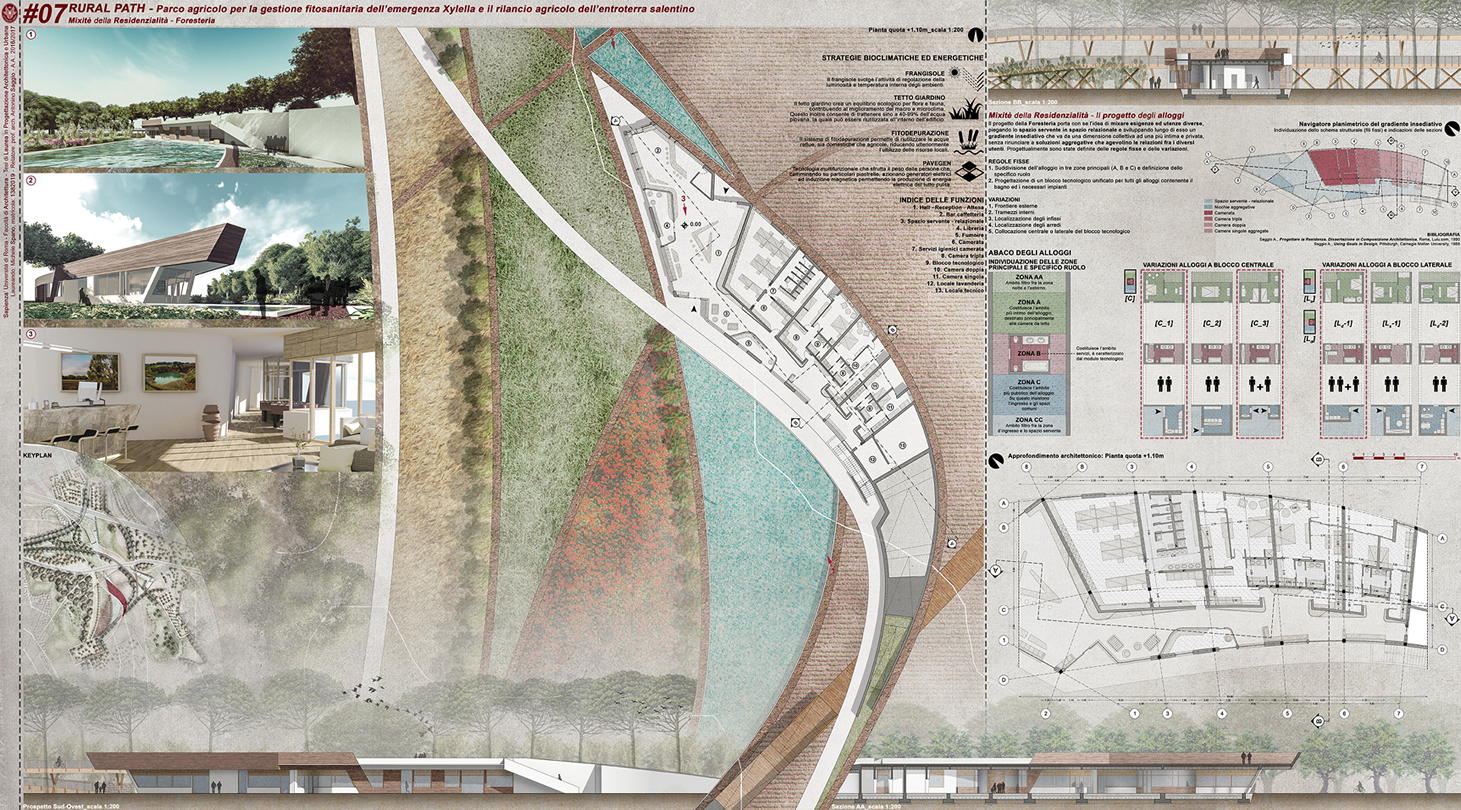

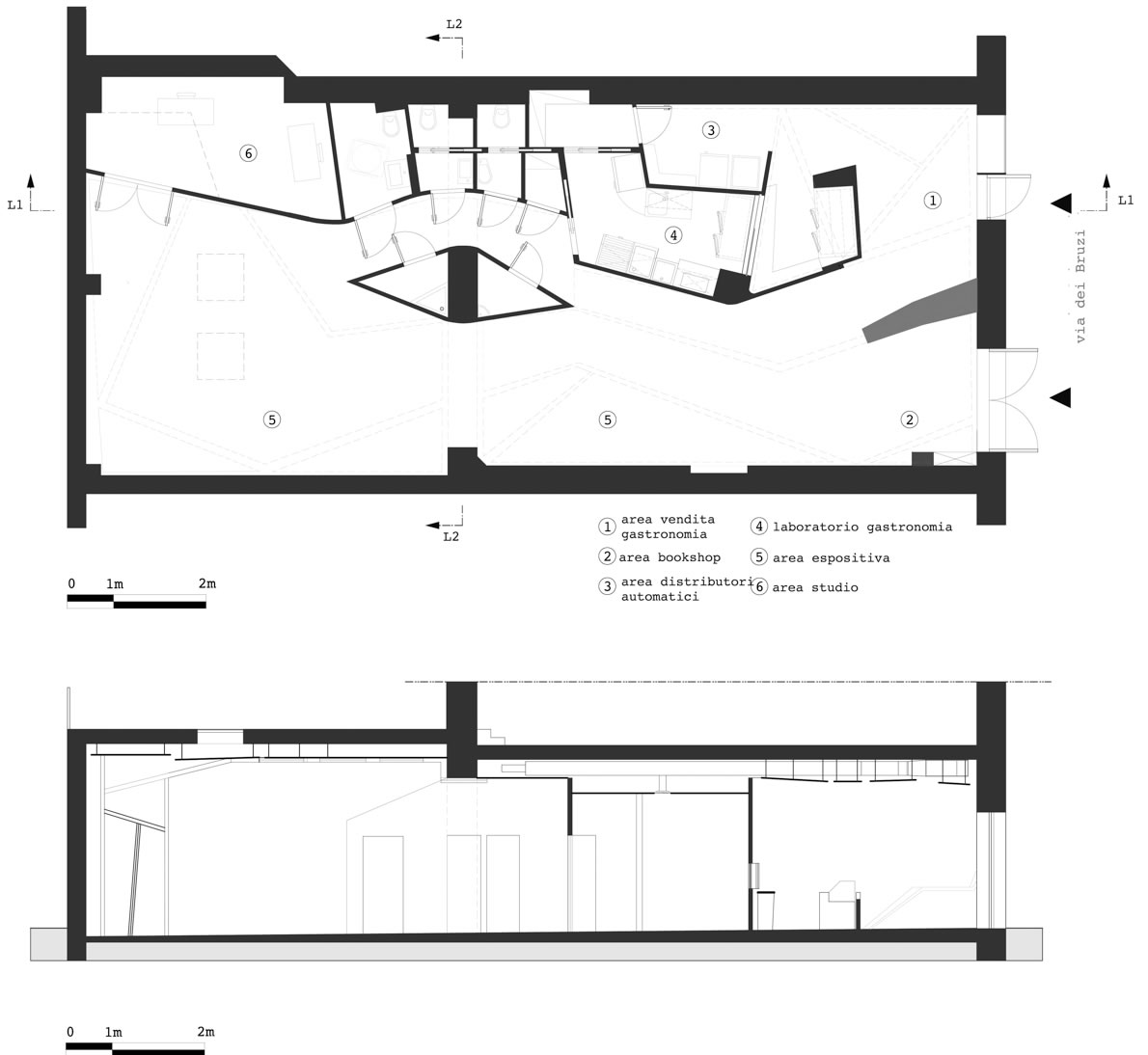

Prima la tavola prodotta nel Laboratorio e successivamente la sua proposta (tra le vincitrici) pe l'Annuario Studenti

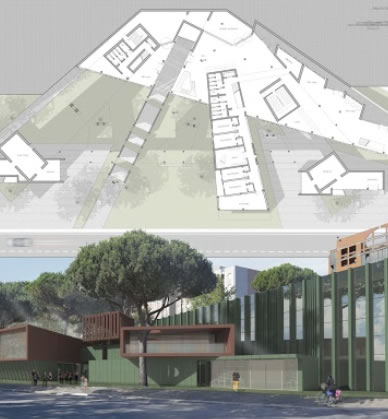

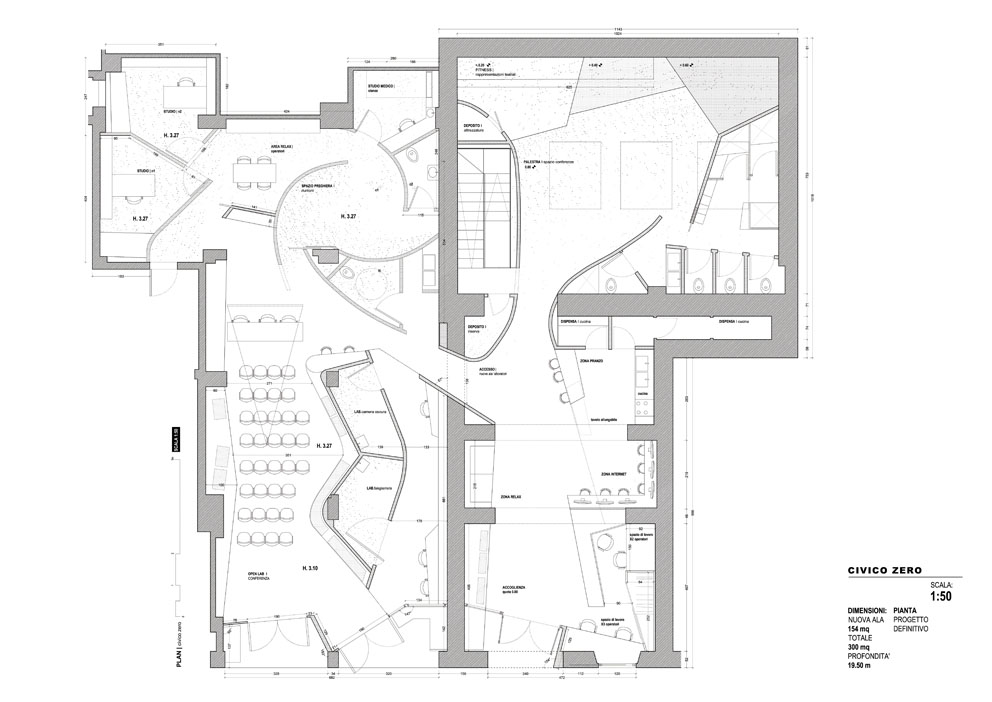

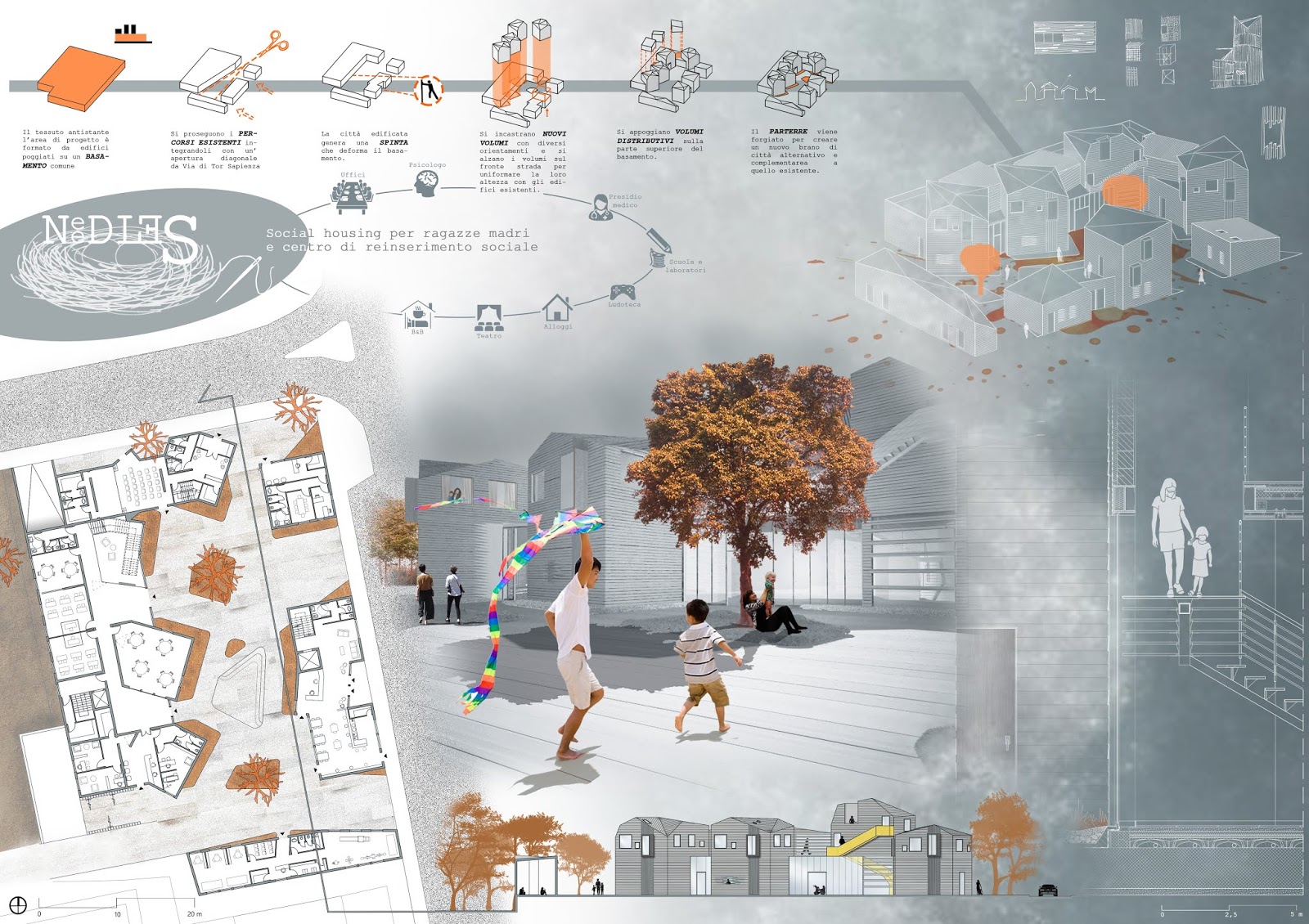

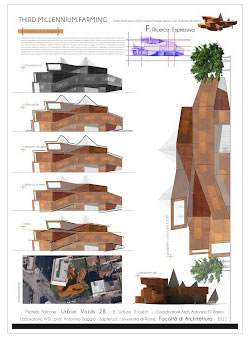

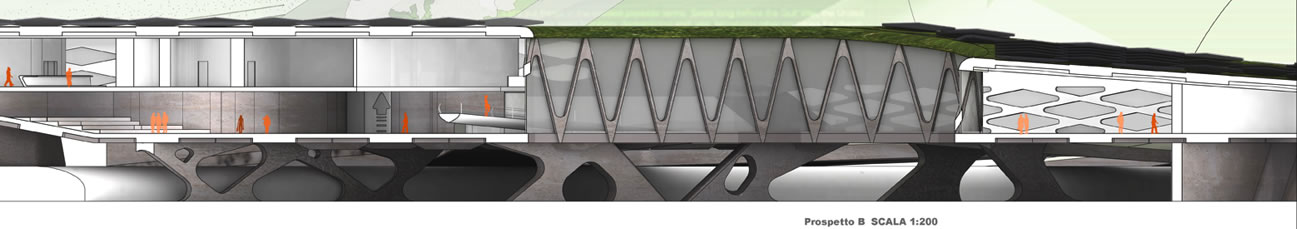

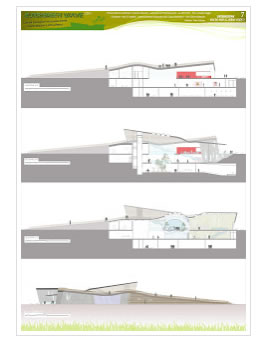

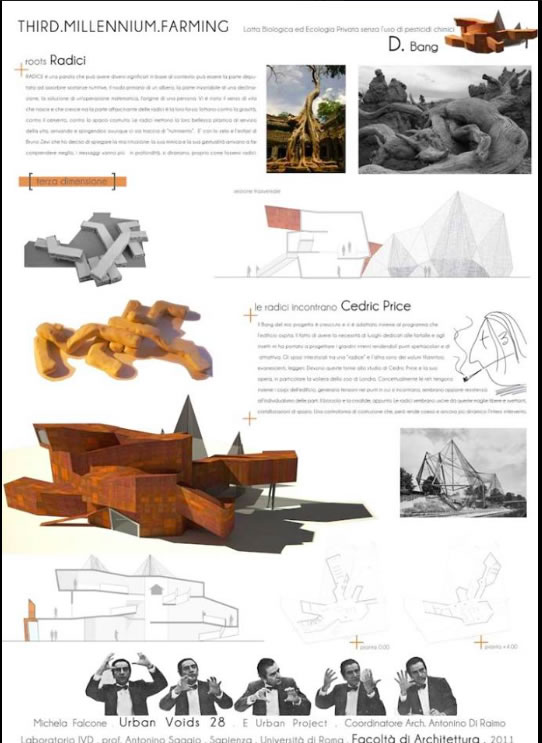

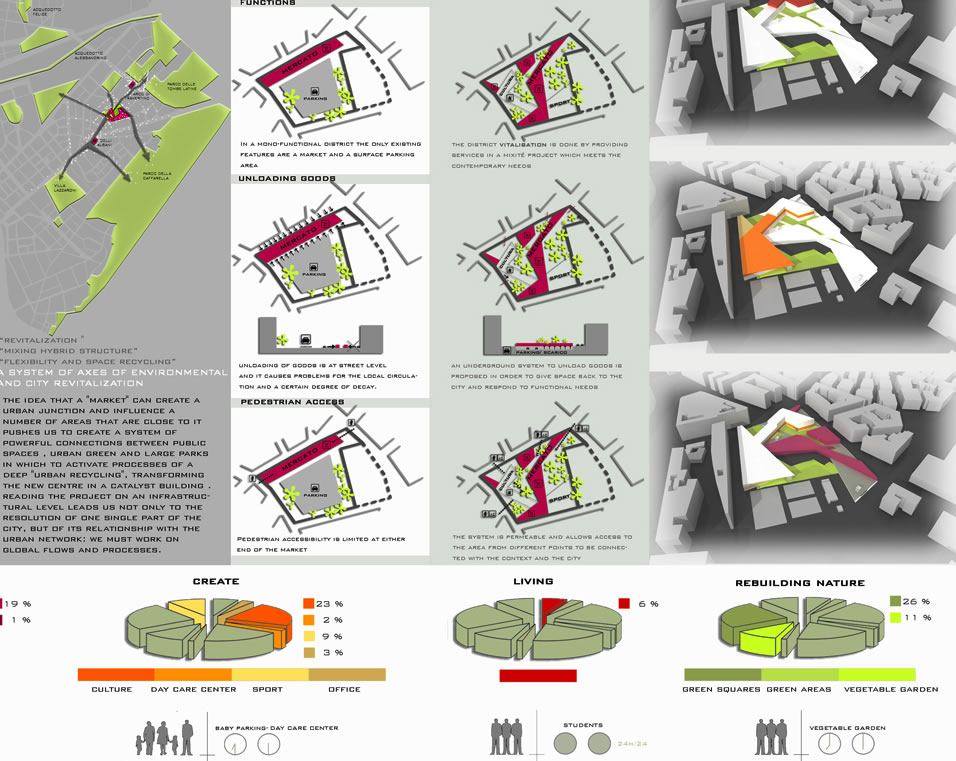

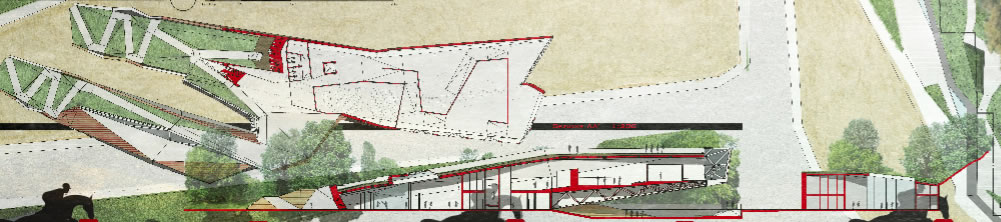

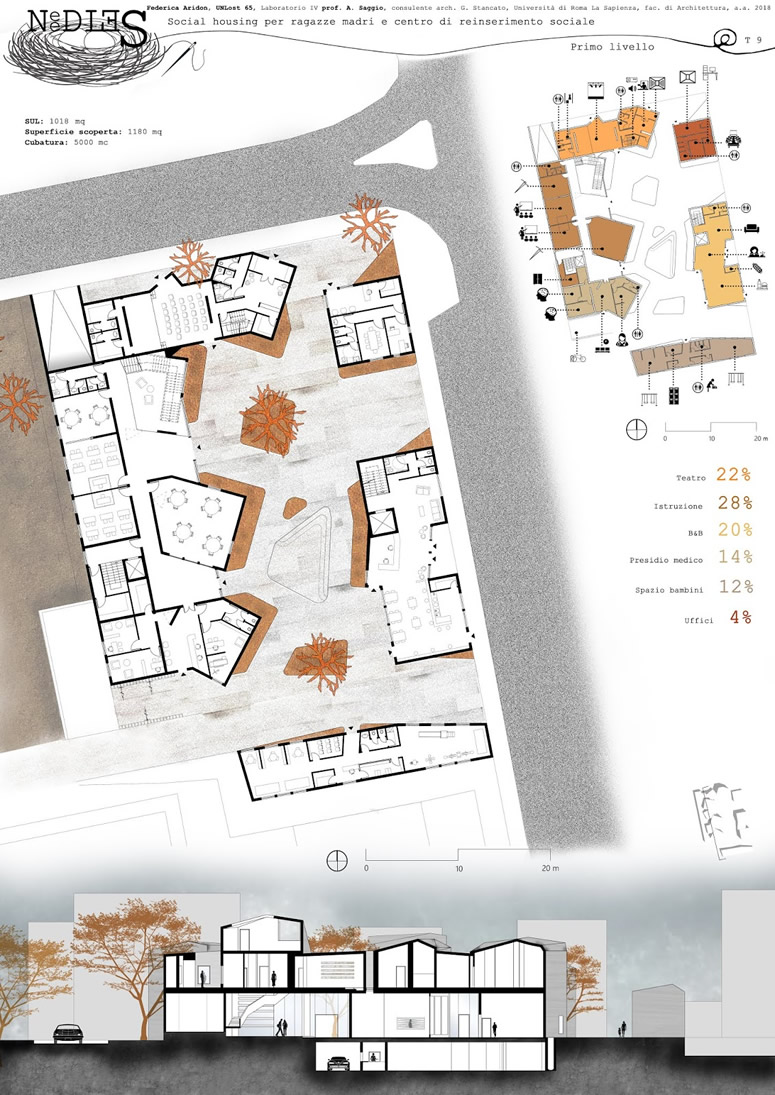

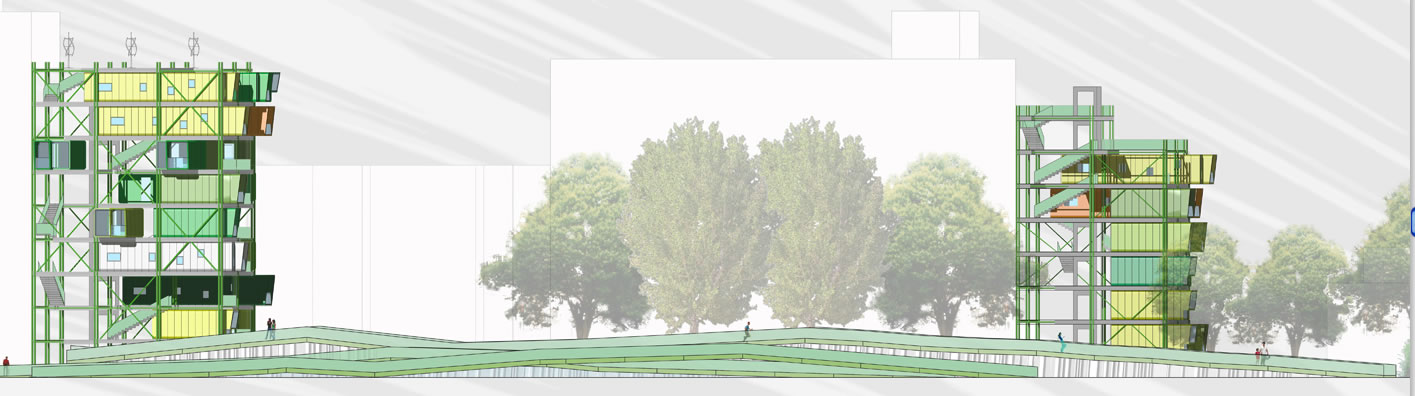

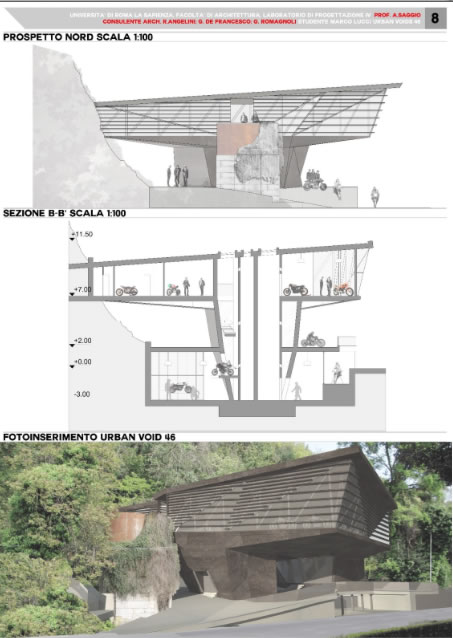

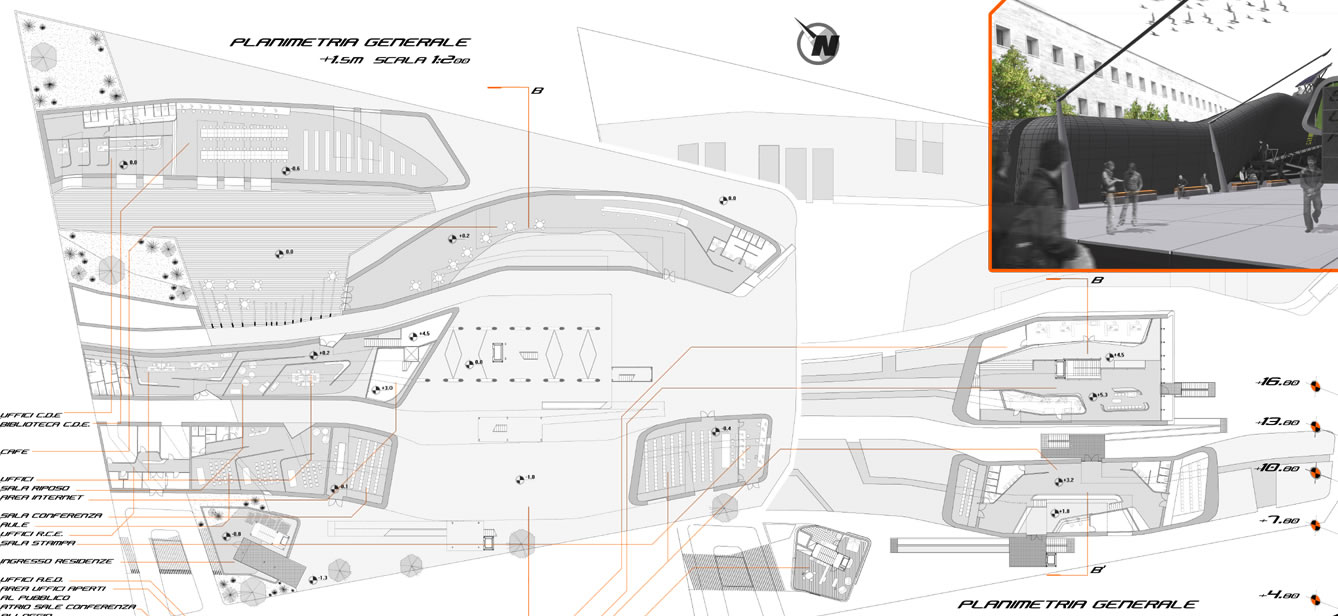

Link ad alcuni dei lavori migliori degli anni precedenti
Molto importanti per capire grafica, modalità di impostazione e migliorare il proprio progetto sulla base dell'esperienza condivisa. Qeulli sopra riportati sono una piccola aprte, navigando troverete ispirazione che porterete ancora avanti a vostra volta.
